Condensatore: il componente principale di smaltimento del calore di tutti i sistemi di refrigerazione e HVAC

Ogni sistema di raffreddamento funzionale, dai condizionatori domestici alle celle frigorifere, ai grandi refrigeratori industriali e agli impianti della catena del freddo alimentare, si basa su una parte insostituibile: il condensatore. Spesso chiamato "sbocco del calore" delle apparecchiature di refrigerazione, determina direttamente l'efficienza energetica del sistema, il funzionamento stabile e la durata.

Se sei un ingegnere di celle frigorifere, un appaltatore HVAC, un acquirente di apparecchiature di refrigerazione o un proprietario di una fabbrica, questa guida completa analizzerà le nozioni di base sui condensatori, classificherà i modelli tradizionali, confronterà i loro vantaggi e li abbinerà a diversi scenari di progetto per aiutarti a scegliere il condensatore ottimale per la tua attività.

1. Cos'è un condensatore e la sua funzione principale

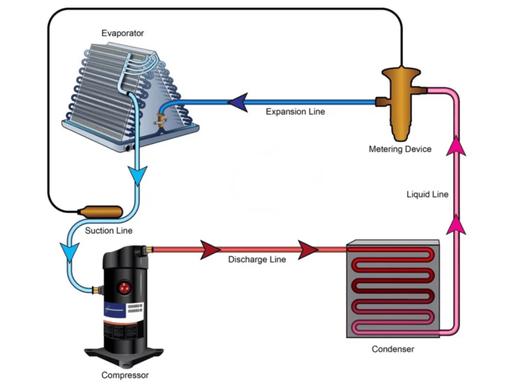

A condensatore è uno scambiatore di calore professionale progettato per rimuovere il calore dal vapore refrigerante ad alta pressione e alta temperatura e riconvertire il vapore in refrigerante liquido, completando l'intero ciclo di refrigerazione a compressione di vapore.

Tre fasi di lavoro chiave all'interno di un condensatore

1. Desurriscaldamento: il vapore refrigerante caldo surriscaldato scaricato dal compressore perde prima il calore sensibile in eccesso e scende a temperatura satura.
2. Condensazione (processo principale): il vapore saturo rilascia un enorme calore latente ai mezzi di raffreddamento (aria o acqua) e cambia fase da gas a liquido.
3. Sottoraffreddamento: il refrigerante liquido viene ulteriormente raffreddato al di sotto della temperatura di saturazione, evitando gas di evaporazione e aumentando la capacità di raffreddamento complessiva.

Perché i condensatori sono indispensabili

L'evaporatore assorbe il calore dalle celle frigorifere o dagli spazi interni, mentre il condensatore scarica tutto il calore catturato nell'ambiente esterno. Senza un efficace smaltimento del calore, la pressione del refrigerante aumenterà notevolmente, i compressori si surriscaldano e si bruciano e l’intero sistema di raffreddamento smette di funzionare. In poche parole: nessun condensatore qualificato = nessun raffreddamento stabile.

2. 3 principali tipi di condensatori di refrigerazione (pro, contro e scenari applicabili)

I condensatori sono classificati in base al mezzo di raffreddamento. I tre modelli più utilizzati sono i condensatori raffreddati ad aria, ad acqua ed evaporativi.

2.1 Condensatore raffreddato ad aria

Logica di lavoro

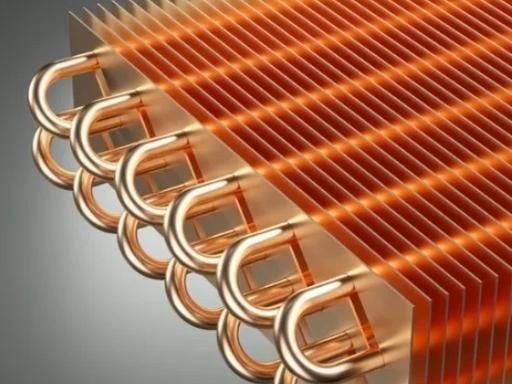

I ventilatori assiali ad alta velocità soffiano l'aria ambiente su batterie alettate in rame-alluminio; l'aria assorbe il calore dal refrigerante per completare la condensazione.

Vantaggi

• Non sono necessarie condutture dell'acqua, torri di raffreddamento o pompe dell'acqua; basso costo di installazione
• Struttura semplice, bassa manutenzione giornaliera, nessun problema di ridimensionamento
• Perfetto per aree con scarsità d'acqua, unità di refrigerazione mobili e piccole celle frigorifere

Svantaggi

• Efficienza di trasferimento del calore inferiore rispetto ai modelli raffreddati ad acqua
• Le prestazioni diminuiscono drasticamente a temperature ambiente ultra elevate (oltre 35 ℃)

Applicazioni tipiche

Celle frigorifere/congelatrici di piccole e medie dimensioni, vetrine per supermercati, condizionatori split residenziali/commerciali, unità HVAC sul tetto, celle frigorifere per container

2.2 Condensatore raffreddato ad acqua

Logica di lavoro

L'acqua di raffreddamento circola attraverso strutture a fascio tubiero o a doppio tubo; l'acqua trasporta il calore del refrigerante e scorre verso le torri di raffreddamento per riciclare il raffreddamento.

Vantaggi

• Prestazioni di scambio termico superiori, temperatura di condensazione bassa e stabile
• COP elevato (efficienza energetica), ingombro ridotto, bassa rumorosità
• Produzione costante anche nei climi estivi caldi

Svantaggi

• Necessario un sistema completo di circolazione dell'acqua (torre, pompa, tubazione), investimento iniziale più elevato
• Trattamento regolare dell'acqua per prevenire incrostazioni e corrosione dei tubi

Applicazioni tipiche

Grandi refrigeratori industriali, sistemi di condizionamento d'aria centralizzati, celle frigorifere di medie e grandi dimensioni, raffreddamento di processi chimici

2.3 Condensatore evaporativo

Logica di lavoro

Combina il raffreddamento ad aria e ad acqua: gli spruzzi d'acqua formano una pellicola sottile sulle superfici della batteria; l'evaporazione dell'acqua assorbe una quantità enorme di calore e i ventilatori scaricano aria calda umida.

Vantaggi

• Temperatura di condensazione quasi a bulbo umido, massime prestazioni di risparmio energetico
• Consumo di acqua solo 10%-20% rispetto ai tradizionali sistemi raffreddati ad acqua
• Superficie del pavimento più piccola rispetto ai set di torri di raffreddamento raffreddate ad acqua abbinati

Svantaggi

• Prezzo unitario più elevato; necessita di un trattamento antigelo nelle regioni invernali fredde
• Le tubazioni di spruzzatura richiedono una pulizia regolare per bloccare l'accumulo di calcare

Applicazioni tipiche

Grandi catene del freddo di alimenti surgelati, sistemi di refrigerazione industriale ad ammoniaca, impianti di lavorazione della carne, grandi magazzini frigoriferi logistici

3. Ampie applicazioni industriali e commerciali dei condensatori

I condensatori non si limitano al settore HVAC e alle celle frigorifere; servono decine di settori con rigorose esigenze di raffreddamento:

1. Catena del freddo e industria alimentare: congelatori walk-in, congelatori rapidi, celle frigorifere di prodotti ittici, raffreddamento di latte lattiero-caseario, magazzini per la conservazione di frutta e verdura
2. HVAC commerciale: aria condizionata centralizzata per centri commerciali, refrigeratori per edifici per uffici, sistemi di raffreddamento per hotel
3. Produzione industriale: laboratori farmaceutici a temperatura costante, recupero di solventi chimici, raffreddamento dello stampaggio a iniezione di materie plastiche, controllo della temperatura di produzione delle batterie
4. Scenari speciali: unità di refrigerazione per container, sistemi di refrigerazione per il trasporto, sistemi di recupero del calore di scarto

4. Come scegliere il condensatore giusto per il tuo progetto

Segui questi 5 criteri fondamentali per evitare apparecchiature non corrispondenti e costi operativi aggiuntivi:

1. Clima locale e risorse idriche Regioni aride e con scarsità d'acqua: scegli condensatori raffreddati ad aria; città con acqua sufficiente ed estati ad alta temperatura: tipi raffreddati ad acqua o evaporativi.
2. Capacità del sistema di refrigerazionePiccolo carico di raffreddamento (<25kW): raffreddato ad aria; carichi medio-grandi (>50kW): condensatori ad acqua o evaporativi.
3. Limitazione dello spazio di installazioneSpazio esterno limitato: condensatore evaporativo (il design integrato consente di risparmiare area sulla torre); installazione a tetto senza alimentazione idrica: unità condensata ad aria.
4. Budget e costo energetico a lungo termineBasso budget iniziale, poche ore di funzionamento giornaliere: raffreddato ad aria; conservazione a freddo lunga 24 ore su 24, 7 giorni su 7: il condensatore evaporativo riduce significativamente le bollette elettriche.
5. Abbinamento del refrigeranteCompatibile con i refrigeranti R404A, R22, R134a, CO2 e ammoniaca; disponibili materiali per bobine personalizzati (acciaio inossidabile per condizioni di lavoro corrosive).

5. Suggerimenti per la manutenzione quotidiana per prolungare la durata del condensatore

Un condensatore ben mantenuto può durare 8-12 anni, mentre le unità trascurate vanno incontro a frequenti guasti entro 3 anni:

1. Condensatore raffreddato ad aria: pulire la polvere della bobina delle alette ogni 1-3 mesi per evitare il blocco del flusso d'aria e un'elevata pressione.
2. Condensatore evaporativo e raffreddato ad acqua: testare la qualità dell'acqua mensilmente, aggiungere un inibitore di calcare e lavare le tubazioni trimestralmente.
3. Controllare regolarmente le vibrazioni, il rumore e la corrente di funzionamento del motore del ventilatore; sostituire tempestivamente i cuscinetti della ventola obsoleti.
4. Ispezionare la bobina di riscaldamento per verificare la presenza di corrosione o perdite; rivestire con vernice antiruggine le unità esterne nelle zone costiere soggette a nebbia salina.
5. Eliminare gli ostacoli circostanti per garantire una circolazione regolare dell'aria e una completa dissipazione del calore.

6. Domande frequenti (FAQ): parole chiave di ricerca ad alto intento

Q1: Qual è la differenza tra un condensatore e un evaporatore?

Il condensatore respinge il calore fuori dal sistema; l'evaporatore assorbe il calore all'interno delle celle frigorifere. Sono due scambiatori di calore accoppiati che formano il ciclo di raffreddamento completo.

Q2: Perché il mio condensatore mostra una pressione elevata?

Cause principali: batteria sporca che blocca la dissipazione del calore, flusso d'aria della ventola insufficiente, refrigerante sovraccarico, scarsa ventilazione intorno all'unità o torre di raffreddamento difettosa per i modelli raffreddati ad acqua.

Q3: Qual è la normale durata di servizio di un condensatore di refrigerazione?

Modelli standard raffreddati ad aria in rame-alluminio: 8–10 anni; condensatori evaporativi/raffreddati ad acqua in acciaio inossidabile: fino a 12–15 anni con manutenzione regolare.

Q4: I condensatori evaporativi possono funzionare in inverno freddo?

Sì, ma i moduli di riscaldamento elettrico antigelo e le valvole di scarico devono essere equipaggiati per evitare che le tubazioni dell'acqua nebulizzata si rompano a temperature inferiori allo zero.

Q5: Supportate condensatori personalizzati per refrigeranti speciali come la CO2?

La maggior parte dei produttori professionali offre condensatori adiabatici personalizzati e raffreddatori di gas su misura per i sistemi di refrigerazione transcritici a CO2.

Paragrafo di chiusura

Essendo il cuore dell'eliminazione del calore delle apparecchiature di raffreddamento, un condensatore di alta qualità e adeguatamente abbinato riduce notevolmente i costi dell'elettricità a lungo termine e riduce i tempi di fermo delle apparecchiature.

Forniamo serie complete di condensatori raffreddati ad aria, ad acqua ed evaporativi con dimensioni, materiale della bobina, potenza della ventola e abbinamento del refrigerante personalizzati per progetti di conservazione frigorifera, HVAC e refrigerazione industriale in tutto il mondo. Se hai bisogno di consulenza sui parametri tecnici, preventivo o supporto per la progettazione personalizzata, non esitare a inviare il carico di raffreddamento del tuo progetto, la temperatura ambiente locale e le condizioni di installazione al nostro team di vendita per soluzioni professionali complete.
